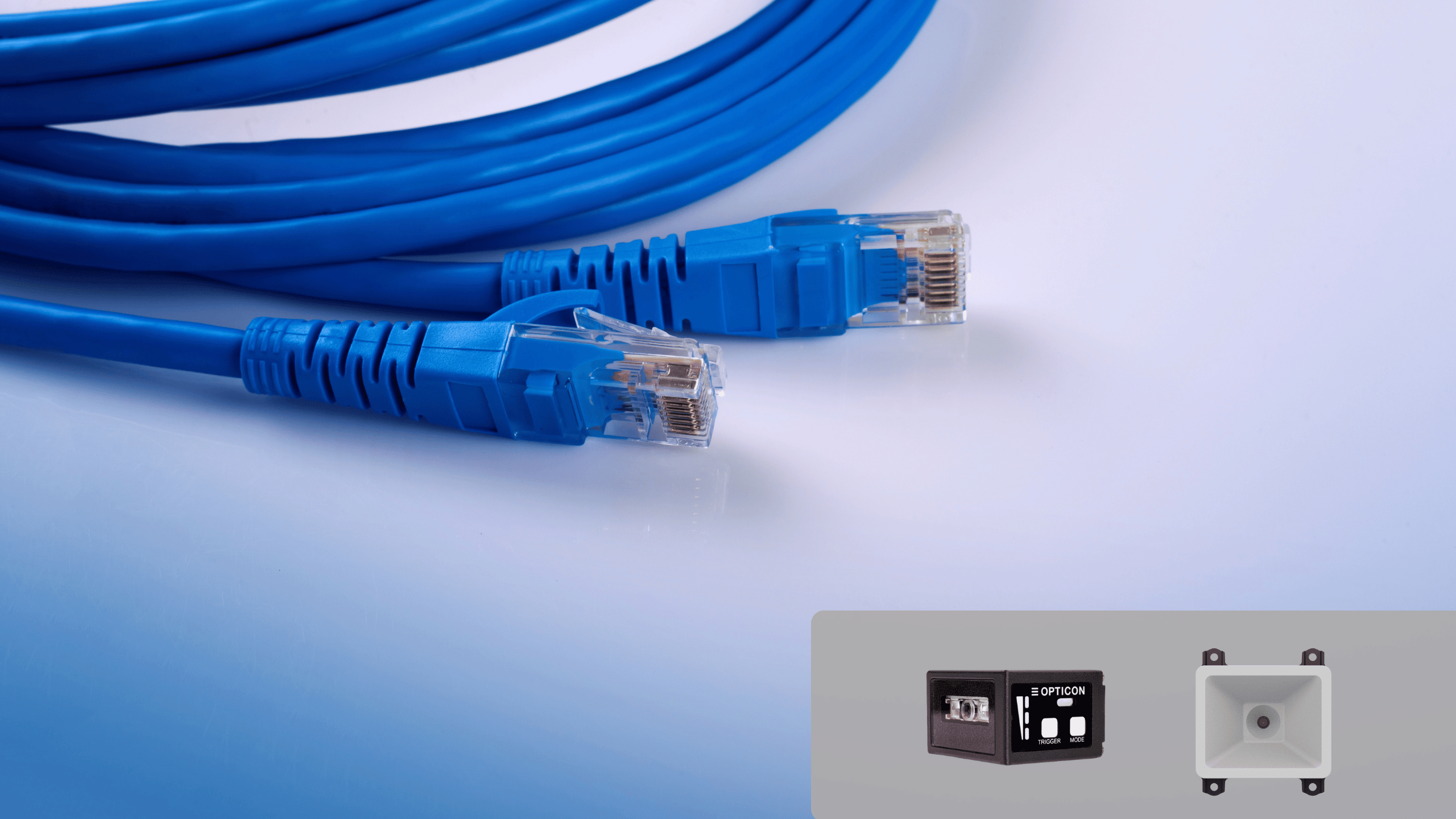

Máy quét mã vạch kết nối CAN bus

Trong các hệ thống công nghiệp hiện đại như dây chuyền sản xuất tự động, xe tự hành AGV, máy móc cơ điện tử hay nhà máy thông minh, yêu cầu về độ ổn định truyền thông, khả năng chống nhiễu và hoạt động thời gian thực ngày càng khắt khe. Chính vì vậy, máy quét mã vạch kết nối CAN bus đang dần trở thành lựa chọn chiến lược trong các dự án công nghiệp quy mô vừa và lớn.

Mã số mã vạch kết hợp với giải pháp electronic shelf label (bảng giá điện tử) để hiển thị thông tin sản phẩm, phù hợp cho cửa hàng, siêu thị, nhà máy sản xuất. Ngoài ra Mini PC hay Máy tính công nghiệp là hai lựa chọn không thể thiếu khi ứng dụng triển khai giải pháp quét mã vạch sản phẩm.

Máy quét mã vạch kết nối CAN bus là thiết bị đọc mã vạch (1D/2D, QR Code, DataMatrix…) có khả năng truyền dữ liệu thông qua chuẩn CAN bus thay vì các cổng giao tiếp truyền thống như USB hay UART.

Thay vì gửi dữ liệu dạng chuỗi ký tự đơn lẻ, máy quét sẽ:

• Đóng gói dữ liệu mã vạch thành CAN Frame
• Gửi lên mạng CAN dùng chung
• Cho phép nhiều thiết bị cùng lắng nghe và xử lý

👉 Điều này giúp máy quét mã vạch trở thành một node trong hệ thống điều khiển công nghiệp, không chỉ là thiết bị ngoại vi đơn thuần.

🔹 CAN bus (Controller Area Network) là gì?

CAN bus là chuẩn truyền thông nối tiếp đa điểm (multi-node), được phát triển ban đầu cho ngành ô tô, sau đó mở rộng mạnh sang:

• Tự động hóa công nghiệp
• Máy móc cơ giới
• Robot & AGV
• Hệ thống điều khiển phân tán

CAN bus sử dụng:

• 2 dây CAN_H và CAN_L
• Truyền vi sai (differential)
• Cơ chế ưu tiên & phát hiện lỗi mạnh mẽ

1️⃣ Khả năng chống nhiễu vượt trội

CAN bus sử dụng truyền vi sai:

• Giảm ảnh hưởng nhiễu điện từ (EMI)
• Hoạt động ổn định trong môi trường motor, biến tần, relay

👉 Đây là lợi thế cực lớn khi triển khai máy quét mã vạch trong nhà máy, nơi USB hoặc UART dễ phát sinh lỗi.

2️⃣ Kết nối đa thiết bị trên cùng một bus

Với CAN bus:

• Nhiều thiết bị dùng chung 1 đường truyền
• Không cần kết nối point-to-point
• Dễ mở rộng hệ thống

👉 Một mạng CAN có thể bao gồm:

• PLC
• Máy quét mã vạch
• Cảm biến
• Module I/O
• Bộ điều khiển động cơ

3️⃣ Truyền dữ liệu ổn định, có cơ chế phát hiện & sửa lỗi

CAN bus tích hợp:

• CRC check
• Acknowledge
• Automatic retransmission
• Error counter

👉 Dữ liệu mã vạch không bị mất gói, đặc biệt quan trọng với:

• Truy xuất nguồn gốc
• Kiểm soát sản phẩm theo lô
• Hệ thống MES

4️⃣ Hoạt động thời gian thực (Real-time)

CAN bus có cơ chế:

• Ưu tiên thông điệp theo ID
• Đảm bảo dữ liệu quan trọng được xử lý trước

👉 Khi máy quét mã vạch kết nối CAN:

• Mã sản phẩm có thể kích hoạt tức thì cơ cấu máy
• Phù hợp dây chuyền tốc độ cao

5️⃣ Khoảng cách truyền dài & chi phí cáp thấp

Tùy tốc độ truyền:

• 1 Mbps → ~40 m
• 500 kbps → ~100 m
• 125 kbps → ~500 m

👉 Rất phù hợp nhà xưởng lớn, băng chuyền dài.

🔹 Dây chuyền sản xuất & lắp ráp

• Nhận diện sản phẩm theo từng công đoạn
• Gửi dữ liệu trực tiếp cho PLC
• Đồng bộ với hệ thống điều khiển

🔹 AGV, AMR & robot công nghiệp

• Đọc mã vị trí, pallet, thùng hàng
• Giao tiếp trực tiếp với ECU
• Không phụ thuộc PC trung gian

🔹 Nhà máy thông minh (Smart Factory)

• Tích hợp vào mạng CAN sẵn có
• Kết nối SCADA / MES
• Giảm dây dẫn & điểm lỗi

🔹 Máy móc chuyên dụng

• Máy đóng gói
• Máy phân loại
• Máy kiểm tra chất lượng

🔧 Phần cứng

• Máy quét mã vạch hỗ trợ CAN bus
• PLC / IPC có cổng CAN
• CAN transceiver & điện trở terminator 120Ω

💻 Phần mềm

• Mapping CAN ID
• Quy ước frame dữ liệu
• Logic xử lý mã vạch trong PLC hoặc controller

📖 Storytelling: Nhà máy cơ khí & bài toán USB thất bại

Một nhà máy cơ khí tại Đồng Nai sử dụng máy quét mã vạch USB để nhận diện sản phẩm trên băng chuyền dài hơn 40m. Sau thời gian vận hành:

• USB thường xuyên disconnect
• Nhiễu từ biến tần gây lỗi dữ liệu
• Hệ thống phải reset nhiều lần/ngày

Sau khi nâng cấp sang máy quét mã vạch kết nối CAN bus và tích hợp trực tiếp vào mạng CAN của PLC:

• ✅ Không còn mất dữ liệu
  ✅ Hoạt động ổn định 24/7
  ✅ Băng chuyền chạy liên tục 3 ca
  ✅ Giảm 60% chi phí bảo trì

“CAN bus giúp chúng tôi yên tâm vận hành. Máy quét mã vạch giờ đây là một phần của hệ thống điều khiển, không còn là thiết bị ngoại vi rời rạc.” – Trưởng phòng tự động hóa chia sẻ.

• Thiết kế đúng topology CAN
• Luôn có điện trở kết thúc
• Đồng bộ baudrate
• Quản lý CAN ID tránh xung đột
