Trong hệ thống nhà máy, dữ liệu sản xuất và vận hành dây chuyền cần được hiển thị, điều khiển và tương tác liên tục. Một chiếc màn hình cảm ứng HMI đúng chuẩn công nghiệp không chỉ cần độ bền, sự ổn định mà còn phải linh hoạt trong kết nối với PLC, cảm biến, robot và hệ thống tự động hóa khác.

Touch Panel PC BE-PX09 là thế hệ HMI Panel PC hiện đại được phát triển dựa trên nhu cầu sử dụng trong môi trường:

• Nhà máy sản xuất, phân xưởng tự động hóa
• Khu vực quản lý đóng gói, nhập liệu, cân hàng
• Kiosk tương tác ngoài trời và trong các tòa nhà
• Hệ thống điểm bán hàng (POS/KIOSK)
• Trung tâm điều khiển SCADA

Với màn hình 15.6” Full HD chất lượng hiển thị cao, CPU Intel hiệu suất ổn định, khả năng mở rộng bộ nhớ linh hoạt và nhiều cổng I/O chuyên dụng, BE-PX09 trở thành lựa chọn hàng đầu khi doanh nghiệp cần thiết bị vận hành ổn định 24/7.

• Kích thước màn hình: 15.6 inch
• Panel IPS chống chói
• Giao diện điều khiển cảm ứng mượt
• Độ phân giải hỗ trợ Full HD
• Hỗ trợ cảm ứng đa điểm

Tấm nền IPS đảm bảo:

• Độ sáng tốt
• Không bị loá khi nhìn chéo
• Độ tương phản cao
• Hiển thị màu sắc chính xác theo tiêu chuẩn nhà máy

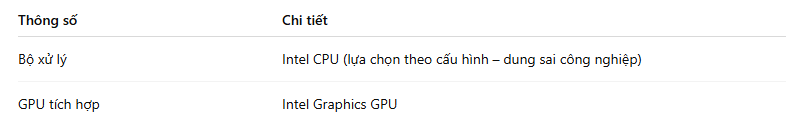

CPU Intel phù hợp chạy:

• Phần mềm MES
• Phần mềm quản lý sản xuất
• Cổng OPC Server
• Modbus TCP Gateway
• Sqlite/MySQL Connector
• SCADA WinCC, FactoryTalk

Lợi ích:

⭐ NVMe tốc độ cao gấp 5-7 lần SATA
⭐ truy xuất dữ liệu thời gian thực
⭐ chạy database cục bộ mượt

Điểm nổi bật:

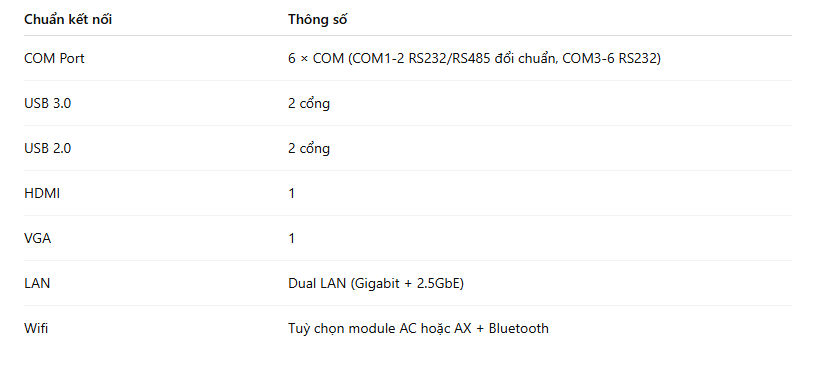

🔶 Tổng 6 cổng COM cho ứng dụng PLC/Microcontroller

Ví dụ tương thích thực tế:

• Mitsubishi FX3U/FX5U
• Omron CJ-Series
• Siemens S7-1200 / S7-200
• Allen Bradley MicroLogix

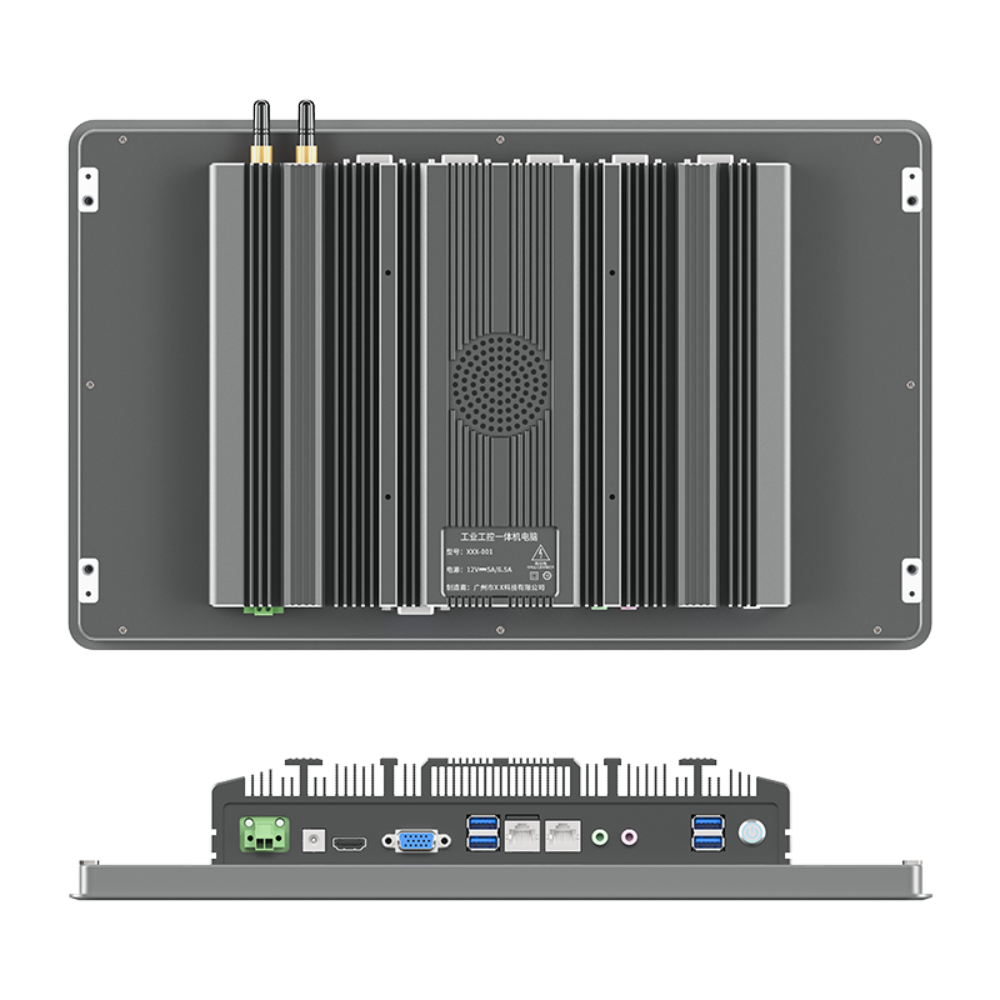

Cổng LAN tốc độ cao:

• ⚙ LAN 1GbE hỗ trợ MES/ERP
• ⚙ LAN 2.5GbE kết nối server nội bộ

Có thể cấu hình:

• LAN1 vào PLC
• LAN2 truyền dữ liệu lên Database

• 3.5mm Audio
• 3.0mm Mic-in

Ứng dụng thực tế:

• Kiosk bán vé tự nhận lệnh voice
• Trạm báo lỗi máy bằng File âm thanh
• Tích hợp camera AI (Input voice)

Nguồn tương thích:

• 12V/5A
• 19V/3.42A
• Adapter Huntkey chính hãng

Việc hỗ trợ hai chuẩn nguồn giúp:

• lắp hệ thống đang sử dụng 12V (phổ biến trong cabinet điều khiển)
• dùng PSU 24V chuyển 19V (ổn định cho CPU cao cấp)

1. Màn hình cảm ứng đa điểm chuyên nghiệp

• độ nhạy cao, thao tác nhanh
• nhận đúng vị trí chạm
• độ bền bề mặt vượt trội

Touch Panel hỗ trợ:

👉 Găng tay công nghiệp
👉 Bề mặt dính bụi
👉 Nhiệt độ môi trường cao

Áp dụng cho:

• dây chuyền in tem
• khu vực cân sản phẩm
• nhập số liệu vận hành

2. Hoạt động ổn định 24/7 trong nhà máy

Yêu cầu thiết bị vận hành không chỉ là cấu hình mạnh mà phải có:

🏆 Nhiệt ổn định
🏆 Chống rung
🏆 Chống nhiễu EMC

BE-PX09 đáp ứng:

👉 PCB công nghiệp – Máy tính công nghiệp

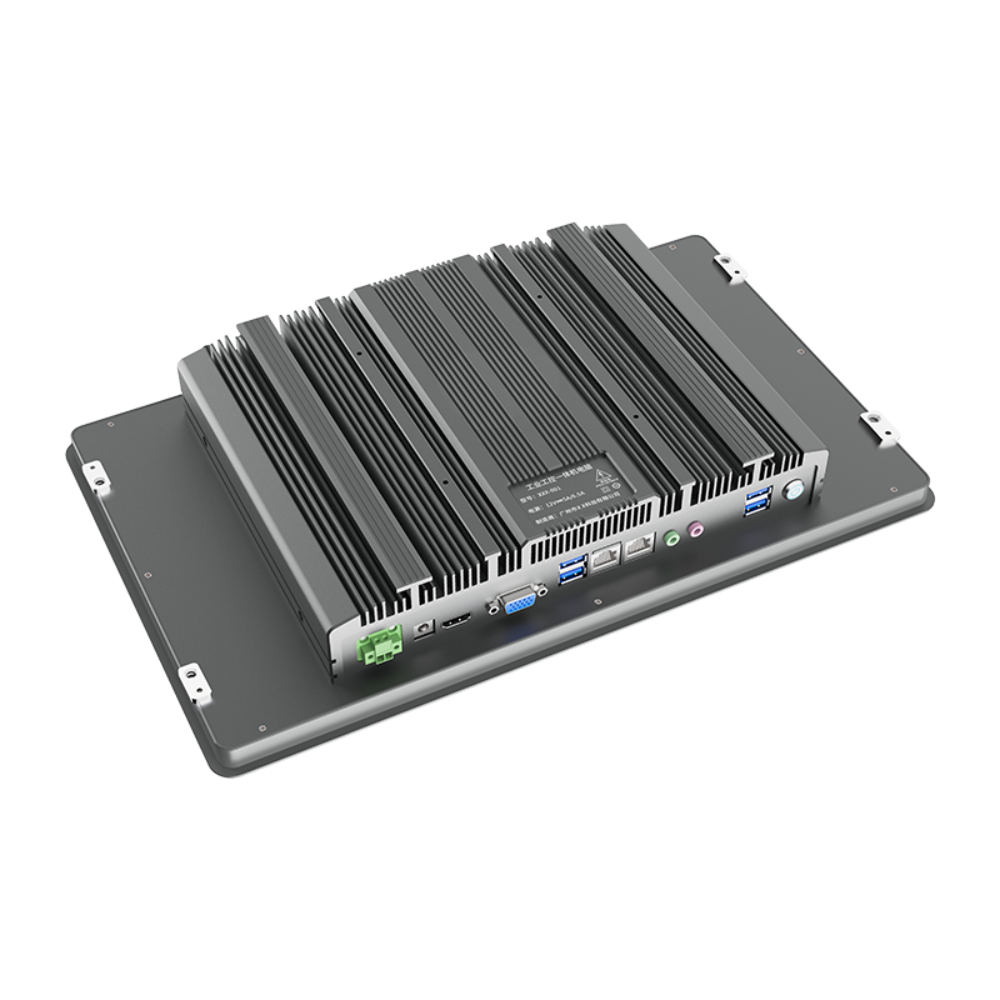

👉 Hệ tản nhiệt không quạt
👉 Vỏ nhôm chống nhiễu

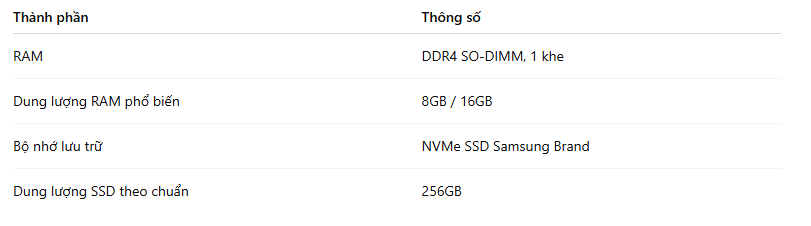

3. Bộ nhớ NVMe & RAM DDR4 mở rộng tốt

Bản tiêu chuẩn dùng NVMe Samsung 256GB đảm bảo:

⚡ khởi động Windows trong 8-11 giây
⚡ đọc dữ liệu I/O thời gian thực
⚡ chạy ứng dụng quản lý dữ liệu lớn

Nếu lưu:

• log sản xuất (500.000 dòng/ngày)
• dữ liệu camera AI
• Database MES

→ NVMe là lựa chọn tối ưu.

4. Tương thích đa giao thức công nghiệp

Thiết bị hỗ trợ:

🟢 RS232
🟡 RS485
🔵 TCP/IP

Vậy nên có thể truyền thông:

• ModbusRTU
• OPC UA
• Profinet gateway (thông qua module thứ 3)
• MQTT IoT

1. Trong dây chuyền sản xuất công nghiệp

Thiết bị này đặc biệt phù hợp cho:

     📌 Quản lý ca làm việc
     📌 Kiểm soát tiến độ lắp ráp
     📌 Báo lỗi máy
     📌 Lấy dữ liệu log

Tích hợp trong:

• Máy đóng gói
• Máy in tem
• Robot station
• Conveyor belt

2. Trong hệ thống kiểm kho nội bộ

HMI BE-PX09 có thể chạy:

• KiotViet terminal
• Odoo ERP
• SAP remote client
• Oracle client

Cắm thiết bị barcode qua USB và dùng:

     👉 quản lý nhập – xuất hàng
    👉 tracking mã QR sản xuất
    👉 in nhãn trực tiếp

3. Trong kiosk tự phục vụ

Nhờ có:

• màn hình lớn 15.6”
• âm thanh mic-audio
• CPU Intel

Có thể ứng dụng:

     🟣 kiosk tự check-in khách
     🟣 kiosk tra cứu lịch sử bảo hành
     🟣 kiosk đặt sản phẩm

4. Trong trạm SCADA

Thiết bị chạy tốt:

    🔹 WinCC
    🔹 Ignition HMI
    🔹 FactoryTalk Client
    🔹 PLC Bridge

Dữ liệu real time hiển thị:

    → biểu đồ output
    → trạng thái sensor
    → cảnh báo lỗi

BE-PX09 hỗ trợ nâng cấp:

1. RAM mở rộng lên 16GB

Lợi ích:

     ⚡ chạy nhiều ứng dụng Windows song song
     ⚡ treo process dài ngày không lỗi

2. SSD NVMe mở rộng lên 512GB – 1TB

Cho phép lưu:

     ✔ Lịch sử sản xuất
     ✔ Video QA
     ✔ Database cục bộ

3. WiFi AX + Bluetooth 5.2

Khi dùng trong hệ thống IoT:

     ➡ Gửi log lên cloud
     ➡ Scan barcode qua Bluetooth

4. Module RS485 tăng số lượng thiết bị slave

Ứng dụng:

• đọc nhiệt độ
• đọc công tơ điện
• đọc sensor độ ẩm
• giám sát PLC phân nhánh

1. Tối ưu chi phí so với HMI chuyên dụng

Các HMI thương mại đắt vì license phần mềm.

Trong khi BE-PX09:

• chạy Windows/OEM Linux
• cài phần mềm theo ý
• Không mất phí bản quyền cập nhật

2. Giảm downtime máy

Vì:

     → linh kiện chuẩn Intel
     → SSD Samsung
     → RAM DDR4

Nếu hệ thống treo:

     → restart nhanh
     → log không mất
     → database không lỗi

3. Dễ thay thế phần cứng

Khi hỏng:

     ✔ RAM tháo ra thay
     ✔ M.2 NVMe thay trong 5 phút
     ✔ Adapter sẵn trên thị trường

4. Phù hợp doanh nghiệp cần mở rộng sau này

Có thể mở rộng:

     ✔ thêm station
     ✔ thêm server
     ✔ thêm database

Hoàn toàn không lệ thuộc firmware hãng.

Cấu hình khuyến nghị sử dụng trong nhà máy

     👉 CPU Intel dòng trung bình
     👉 RAM 8GB
     👉 SSD NVMe 256GB trở lên
     👉 Dual LAN

Cáp kết nối PLC đề xuất

Cho Siemens S7 Series

• PLC: COM/RS485 → HMI
• Ethernet → WinCC

Cho Mitsubishi

• FX → RS232 trực tiếp

Cho Allen Bradley

• Ethernet/IP

Màn hình cảm ứng HMI BE-PX09 kích thước 15.6 inch là Touch Panel PC thế hệ mới đáp ứng đúng nhu cầu vận hành trong môi trường sản xuất hiện đại. Với CPU Intel, SSD NVMe Samsung, RAM DDR4, tổng 6 cổng COM, Dual LAN và khả năng mở rộng WiFi/Bluetooth, thiết bị phù hợp nhiều bài toán khác nhau.

• chạy SCADA
• giám sát dây chuyền
• kiosk bán hàng
• kiểm soát kho
• quản lý hệ thống tự động
